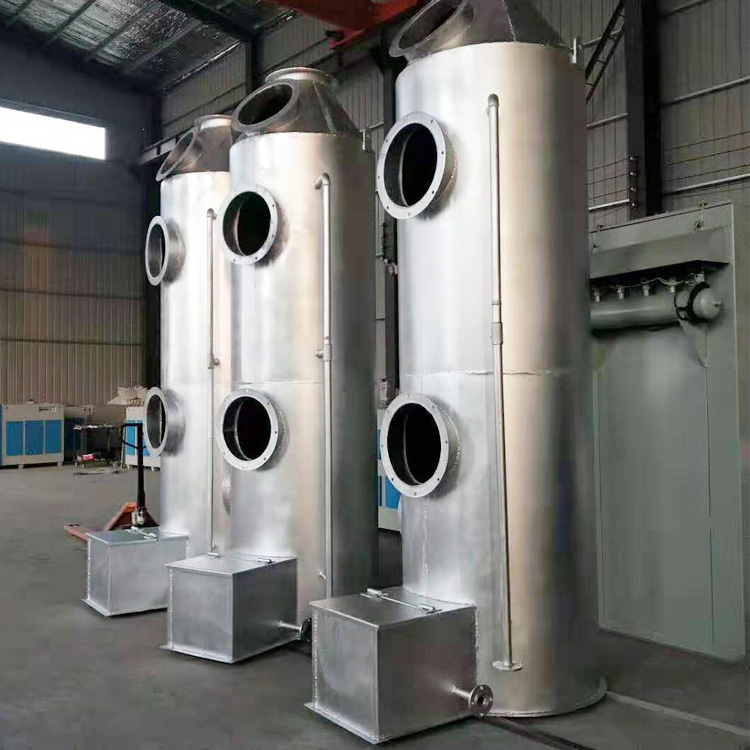

不銹鋼噴淋塔的內部結構復雜且精細，各部件協同工作以實現廢氣處理。以下是其主要內部結構的詳細介紹：
一、塔體
材料：不銹鋼噴淋塔的塔體一般采用高品質的不銹鋼材料制造，如304不銹鋼，具有較高的耐腐性和強度。
結構：塔體內部設有廢氣入口、出口以及支撐結構，用于固定其他內部組件和裝置。廢氣入口通常位于塔體底部，廢氣由此進入塔內；廢氣出口則位于塔體頂部或側面，經過處理后的廢氣從此處排出。

二、噴淋系統
組成：噴淋系統由噴嘴、噴淋管路和循環泵組成。
功能：噴嘴用于將液體分散成細小的水滴，噴淋管路將液體輸送到噴嘴，循環泵則負責提供動力，使液體不斷循環。噴淋系統通常位于塔體內部各層，用于將液體均勻噴灑到填料層或板層上，以達到與氣體充分接觸的效果。

三、填料層
材料：常見的填料材料包括塑料填料和金屬填料。塑料填料具有表面積大、阻力小等優點；金屬填料則具有耐腐性強、壽命長的特點。
結構：填料層位于噴淋系統下方，用于增加廢氣與水滴的接觸面積，提高凈化效率。填料層通常呈多層結構，每層之間用格柵板隔開。

四、排液裝置
組成：排液裝置由排液管、排液口和液體排出系統組成。
功能：用于收集不銹鋼噴淋塔內的液體，防止塔內液位過高。排液管與塔體底部連接，將塔內液體排出到下游處理設備中。

五、控制系統
組成：控制系統包括電源開關、液位開關、壓力開關等安全保護裝置。
功能：用于監測和控制不銹鋼噴淋塔的運行狀態，確保設備的安全穩定運行。當塔內液位過高或壓力異常時，控制系統會自動報警并采取相應的保護措施。

六、其他輔助部件
液體分布裝置：主要由分布管和分布孔組成，用于將液體均勻分布到各層的噴淋裝置中。
除霧層：一般用格柵板隔開，上面置放填料，用于去除廢氣中的水滴和霧氣，防止其隨廢氣排出。
視窗：又稱檢測口，用于觀測噴淋塔的運行情況以及更換填料、檢修噴嘴等。
反沖設備：如溢流口、傾斜板和旋渦裝置等，用于清洗填料或板層，防止堵塞和結垢。

不銹鋼噴淋塔的內部結構由多個關鍵部件組成，每個部件都發揮著重要的作用。這些部件協同工作，共同實現了廢氣的理想效率處理。
